电泳涂装设备

电泳涂装设备由主体设备、前后处理设备、供水管道及输送装置等构成

电泳涂装主体设备槽体、搅拌循环系统、电极、涂料液温控制、涂料补给、通风装置、供电装置李电泳后水洗装置等部分组成，此外，还有附有漆罐、供检修槽体或排除故障时储存涂料液之用。

主要来介绍下槽体设备

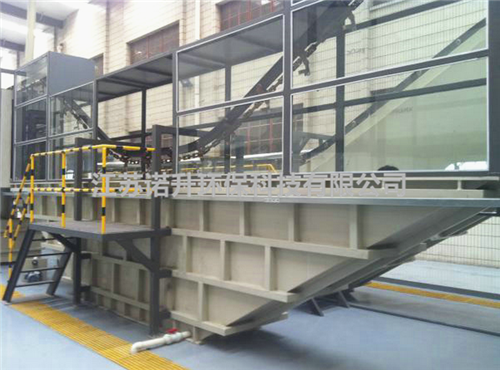

根据工件输送方式的不同，槽体分为船型槽体和矩形槽体两种形式一般船形槽体适用于连续通过时电泳涂装生产线，矩形槽适用于间歇垂直升降式的电泳涂装生产线。槽体通常由主槽和溢流槽组成无论哪种形式的槽体，为避免死角造成的涂料沉淀，槽底部都要采用圆弧过渡。

槽结构可根据具体情况和输送方式考虑设计，槽内壁要求耐电泳液的酸碱，击穿电压≥20KV。槽体安装好后，宜干态经过15KV绝缘耐压试验，确保系统的安全性。槽体部分可用钢板，保持足够强度，采用内衬改性环氧树脂和不饱和的聚酯玻璃钢。槽体材料也可为PP板或PVC板材料。槽体要求牢固。

现代的商业电泳槽常常与电泳工件相对的阳极（阴极）系统，过滤搅拌系统及换热系统等一起。

小型电泳槽多采用组合式，即把整流电源、过滤机、加热或降温装置和槽体连为一体，占地小，使用方便，大于1000L以上的电泳槽底部多采用多级进液管。

便于溶液的滚动循环，除设溢流槽外，还设一个循环槽及热交换槽，用过滤机或不锈钢泵进行溶液循环。

溢流槽的作用是控制主槽内涂料液的高度，排出涂料液表面的泡沫，保证工件入槽和出槽区的液面没有泡沫。

溢流槽上可安装漏网，以除去涂料中的杂质，排出电泳过程中的泡沫。滤网的材质可选用尼龙或不锈钢丝等职责，滤网的大小及面积要选择适当，否则会 产生大量泡沫。
